Apa Itu Dumper Truk Pondasi Dangkal dan Mengapa Itu Penting

A dumper truk pondasi dangkal adalah platform penggulingan kendaraan hidrolik yang kedalaman lubang pondasinya dibatasi oleh ketebalan platform itu sendiri, bukan pada ketinggian penuh struktur penggulingan. Karena lubang penyangga hanya perlu sedalam kerangka platform, pekerjaan penggalian, penuangan beton, dan perkuatan di lokasi semuanya dikurangi, itulah sebabnya desain ini dilaporkan oleh pabrikan dapat menurunkan biaya teknik sipil hingga lebih dari 60 persen dibandingkan dengan truk dumper lubang dalam konvensional. Artikel ini menjelaskan cara kerja desain truk-dumper pondasi dangkal, data apa yang mendukung keunggulan biaya dan keselamatannya, bagaimana perbandingannya dengan sistem lubang dalam konvensional, dan apa yang harus dicari pembeli ketika membeli peralatan jenis ini dari produsen truk dumper.

Apa Itu Dumper Truk Pondasi Dangkal

Sebuah truk dumper, terkadang ditulis sebagai truk-dumper atau vehicle tipper, adalah peralatan bongkar muat yang mengangkat dan memiringkan truk, trailer, atau kontainer yang memuat muatan sehingga material curah dapat dibuang secara gravitasi ke dalam hopper, pit, atau stasiun penerima. Instalasi dumper truk tradisional mengandalkan lubang pondasi dalam yang menampung rangka miring, silinder hidrolik, dan struktur penyeimbang di bawah permukaan tanah, yang biasanya memerlukan penggalian beberapa meter, penyediaan drainase, dan pekerjaan beton struktural sebelum peralatan mekanis dapat dipasang.

Itu dumper truk pondasi dangkal desain mengubah hubungan antara peralatan dan pekerjaan sipil di sekitarnya. Alih-alih menenggelamkan kerangka miring ke dalam lubang yang dalam, platform tersebut berada di atas fondasi dangkal yang kedalamannya hanya sesuai dengan ketebalan struktur platform itu sendiri. Silinder hidraulik, sistem sinkronisasi, dan kaki penyangga dirancang sedemikian rupa sehingga gerakan pengangkatan dan penggulingan sebagian besar terjadi di atas permukaan tanah, itulah sebabnya konfigurasi ini terkadang disebut sebagai dumper truk di atas tanah atau lubang rendah.

Pendekatan ini sangat relevan untuk fasilitas di industri baja, kimia, semen, batu bara, biji-bijian, minyak dan pengolahan makanan, di mana stasiun bongkar muat truk dan kontainer sering ditambahkan ke lapangan yang sudah ada yang pada awalnya tidak dirancang untuk mengakomodasi penggalian lubang dalam, permukaan air tanah yang tinggi, atau konflik utilitas bawah tanah.

Bagaimana Desain Lubang Dangkal Menurunkan Biaya Teknik Sipil

Sebelum melihat grafik di bawah ini, ada baiknya kita memahami mengapa kedalaman pondasi merupakan faktor pendorong terbesar biaya teknik sipil dalam proyek dumper truk. Setiap tambahan meter kedalaman lubang akan meningkatkan volume tanah yang harus digali dan dibuang, jumlah beton struktural yang diperlukan untuk menahan dinding lubang, dan kompleksitas sistem pengeringan dan drainase yang diperlukan untuk menjaga lubang tetap kering. Lubang yang lebih dalam juga memperpanjang jadwal konstruksi, karena penggalian, penopang, pelapisan air dan perawatan harus diselesaikan secara berurutan sebelum peralatan mekanis dapat dipasang. Oleh karena itu, produsen yang mendesain ulang mekanisme tipping agar dapat bekerja di dalam lubang dangkal secara langsung menargetkan komponen biaya terbesar dari keseluruhan pemasangan. Bagan di bawah mengilustrasikan bagaimana truk dumper pondasi dangkal dibandingkan dengan desain lubang dalam konvensional dalam hal biaya teknik sipil relatif.

Itu donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Perbandingan Kedalaman Penggalian untuk Pondasi Truck Dumper

Kedalaman pondasi adalah dimensi fisik yang pada akhirnya mendorong sebagian besar perbedaan biaya dan jadwal yang dijelaskan di bagian sebelumnya, sehingga berguna untuk memvisualisasikannya secara langsung. Pada dumper truk konvensional, lubang harus cukup dalam untuk menampung seluruh rangka miring, langkah silinder hidrolik, dan struktur penyeimbang, yang biasanya menempatkan dasar lubang jauh di bawah permukaan tanah di sekitarnya. Pada dumper truk dengan pondasi dangkal, kedalaman lubang dibatasi oleh ketebalan struktur platform, karena mekanisme kemiringan sebagian besar beroperasi pada atau di atas permukaan tanah. Diagram batang horizontal di bawah menunjukkan perbedaan ini dengan menggunakan indeks kedalaman penggalian relatif, dimana desain konvensional diperlakukan sebagai titik referensi dan desain pondasi dangkal ditampilkan sebagai lubang yang secara proporsional lebih dangkal.

Pada grafik di atas, batang merah tua yang lebih panjang mewakili indeks kedalaman penggalian truk dumper lubang dalam konvensional, yang ditetapkan sebesar 100 sebagai nilai referensi perbandingan. Batang yang lebih pendek tepat di bawahnya melambangkan truk dumper dengan pondasi dangkal, yang indeks kedalaman penggaliannya berada pada angka 30 pada skala relatif yang sama, konsisten dengan pernyataan pabrikan bahwa kedalaman lubang hanya sesuai dengan ketebalan platform. Kesenjangan visual antara kedua batang ini adalah alasan fisik di balik pengurangan biaya yang ditunjukkan pada bagan donat di awal artikel ini, karena kedalaman yang lebih sedikit berarti lebih sedikit volume penggalian, lebih sedikit beton, dan lebih sedikit waktu yang dihabiskan untuk menopang dan mengeringkan. Penggalian yang lebih dangkal juga mengurangi profil risiko tahap konstruksi itu sendiri, karena pekerja menghabiskan lebih sedikit waktu di ruang terbatas, di bawah permukaan tanah, dan dinding lubang memerlukan lebih sedikit dukungan sementara selama penuangan. Bagi para insinyur di lokasi yang mengevaluasi dumper truk untuk pembongkaran muatan curah, perbandingan kedalaman ini sering kali merupakan filter praktis pertama yang digunakan ketika memutuskan apakah desain pondasi lubang dalam atau dangkal layak untuk lokasi tertentu. Lokasi dengan muka air tanah yang tinggi, pipa bawah tanah yang ada, atau akses penggalian yang terbatas sering kali mendapati bahwa truk dumper dengan pondasi dangkal adalah satu-satunya pilihan yang realistis tanpa perbaikan lokasi yang ekstensif dan mahal. Sebaliknya, lokasi dengan ruang yang cukup luas, air tanah yang rendah dan tidak ada konflik utilitas yang terkubur masih dapat memilih desain lubang dalam jika pertimbangan tata letak pabrik membuatnya lebih disukai, karena kedua konfigurasi tersebut tetap merupakan pendekatan teknik yang valid tergantung pada kondisi proyek. Indeks kedalaman relatif yang digunakan dalam bagan ini dimaksudkan sebagai perbandingan ilustratif berdasarkan prinsip ketebalan platform yang dijelaskan oleh pabrikan, bukan sebagai pengukuran pasti untuk instalasi tertentu, karena dimensi lubang sebenarnya bervariasi berdasarkan model, kapasitas, dan tinjauan teknik spesifik lokasi. Pembeli yang mengevaluasi truk-dumper untuk fasilitas mereka sendiri harus meminta gambar pondasi spesifik proyek dari pemasok sehingga persyaratan penggalian yang tepat dapat dikonfirmasikan terhadap kondisi tanah setempat.

Fitur Teknik Inti dari Dumper Truk Pondasi Dangkal

Di luar lubang dangkal itu sendiri, beberapa fitur teknis bekerja sama untuk menjadikan truk dumper jenis ini aman, stabil, dan efisien untuk dioperasikan sehari-hari. Karakteristik ini sangat relevan bagi manajer pabrik yang membandingkan pembelian truk-dumper dengan pertimbangan pemeliharaan dan keselamatan jangka panjang, dibandingkan hanya melihat biaya pemasangan awal.

• Sistem stabilitas sinkron silinder oli presisi tinggi : menjaga kedua sisi platform miring bergerak serentak, sehingga meningkatkan keselamatan, mengurangi getaran selama pengoperasian, menurunkan dampak mekanis pada silinder oli, dan memperpanjang masa pakai silinder.
• Perangkat pemasangan roda penahan otomatis penuh : mengamankan roda truk secara otomatis sehingga operator tidak perlu berjalan ke area bongkar muat yang berdebu untuk memperbaiki kendaraan secara manual, mendukung pengoperasian jarak jauh yang sederhana, aman dan efisien.
• Silinder dan pompa hidrolik yang diimpor : dipilih dari merek internasional yang sudah mapan karena keandalan dan masa pakai yang lama dalam siklus pemuatan dan penggulingan yang berulang.
• Kemampuan kendali tak berawak : memungkinkan pengemudi truk menyelesaikan operasi pembongkaran secara mandiri, tanpa memerlukan operator profesional khusus di lokasi untuk setiap siklus.
• Perencanaan struktur pondasi dangkal : membatasi kedalaman lubang pada ketebalan platform, yang merupakan fitur struktural inti di balik pengurangan biaya teknik sipil yang dibahas sebelumnya dalam artikel ini.

Ituse features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Tinjauan Struktur Tiga Dimensi Platform Dumper Truk

Untuk membuat konsep pondasi dangkal lebih mudah divisualisasikan, diagram isometrik di bawah ini menunjukkan elemen struktur utama platform dumper truk dalam tampilan tiga dimensi yang disederhanakan. Daripada menunjukkan dimensi teknik yang tepat, diagram ini dimaksudkan untuk mengilustrasikan bagaimana platform, kaki penyangga hidrolik, engsel pivot, dan pelat pondasi dangkal berhubungan satu sama lain di ruang angkasa. Label tersebut menunjuk pada empat zona struktural yang telah dijelaskan sebelumnya dalam artikel ini: platform miring tempat truk atau kontainer berada, kaki silinder hidrolik yang memberikan gaya angkat, engsel pivot di dasar tanjakan, dan pelat pondasi dangkal yang menggantikan lubang galian yang dalam.

Pada tampilan isometrik di atas, permukaan berwarna merah tua mewakili platform tempat truk atau kontainer bersandar selama bongkar muat, dan permukaan inilah yang miring melalui sudut kerjanya ketika silinder hidrolik memanjang. Dua kaki penyangga vertikal di bawah platform menampung silinder hidrolik impor yang dijelaskan di bagian karakteristik produk, dan perpanjangan tersinkronisasinya yang menjaga platform tetap rata dan stabil saat naik. Di dasar tanjakan, engsel pivot memungkinkan tepi bawah platform tetap bersentuhan dengan permukaan tanah sementara bagian atas terangkat, yang merupakan detail mekanis yang memungkinkan gerakan terjungkal di atas tanah tanpa lubang yang dalam. Pelat yang diarsir di bawah struktur melambangkan pondasi dangkal itu sendiri, dan kedalamannya hanya sesuai dengan ketebalan struktur platform, bukan memanjang ke bawah untuk mengakomodasi mekanisme kemiringan penuh, yang merupakan prinsip teknik utama di balik kategori produk ini. Diagram ini merupakan representasi yang disederhanakan untuk tujuan ilustrasi dan tidak menggantikan gambar struktur spesifik proyek, yang harus selalu diperoleh dari pabrikan sebelum konstruksi dimulai.

Atribut Desain Kinerja dan Keselamatan

Biaya teknik sipil hanyalah salah satu bagian dari keputusan ketika memilih truk dumper, karena keselamatan pengoperasian sehari-hari dan keandalan jangka panjang juga penting bagi manajer pabrik. Bagan radar di bawah ini menerjemahkan fitur desain yang dijelaskan sebelumnya ke dalam peringkat ilustratif sederhana pada lima atribut, berdasarkan pada karakteristik desain yang dinyatakan pabrikan dan bukan berdasarkan uji laboratorium independen. Hal ini dimaksudkan untuk memberikan gambaran kualitatif tentang di mana pilihan desain memusatkan manfaatnya, bukan untuk mewakili tolok ukur numerik yang tepat terhadap standar eksternal apa pun. Setiap sumbu bagan sesuai dengan salah satu fitur teknik yang telah dibahas di bagian karakteristik produk di atas. Membaca grafik dari tengah ke luar, titik yang lebih dekat ke tepi menunjukkan penekanan yang lebih kuat pada atribut desain tertentu.

Sepanjang sumbu keselamatan operasional, dumper truk dengan pondasi dangkal diposisikan ke arah tepi luar peta karena perangkat pemasangan roda penahan otomatis menghilangkan kebutuhan operator untuk mendekati kendaraan bermuatan di zona pembongkaran yang berdebu. Sumbu masa pakai silinder mencerminkan kombinasi sistem stabilitas sinkron dan penggunaan silinder dan pompa impor, yang keduanya digambarkan berkontribusi terhadap masa kerja komponen hidrolik yang lebih lama. Sumbu tingkat otomatisasi mencerminkan kemampuan kontrol tanpa awak, yang memungkinkan pengemudi truk mengoperasikan peralatan secara langsung tanpa kehadiran operator khusus untuk setiap siklus. Sumbu kontrol getaran mencerminkan peran sistem stabilitas sinkron dalam menjaga level platform selama pengangkatan, sehingga mengurangi guncangan mekanis yang ditransmisikan ke silinder dan struktur pendukung. Sumbu kesederhanaan pemeliharaan mencerminkan kombinasi lebih sedikit bagian bergerak yang terlihat di bawah permukaan tanah, karena pondasi yang dangkal, dan filosofi desain keseluruhan untuk mengurangi intervensi manual selama siklus pengoperasian normal. Karena lubangnya sendiri lebih dangkal, pemeriksaan rutin dan pemeliharaan area pondasi umumnya lebih mudah diakses dibandingkan dengan instalasi lubang dalam, dimana teknisi mungkin perlu turun ke ruang terbatas untuk memeriksa elemen struktur. Patut diulangi bahwa bagan radar ini merupakan ilustrasi kualitatif dari prioritas desain dan bukan hasil uji bersertifikat, dan teknisi pabrik yang mengevaluasi model truk-dumper tertentu harus meminta lembar data teknis pabrikan dan, jika memungkinkan, laporan inspeksi pihak ketiga untuk model persis yang sedang dipertimbangkan. Pembaca yang membandingkan beberapa pemasok harus menganggap bagan jenis ini sebagai titik awal untuk mengajukan pertanyaan teknis yang terperinci, bukan sebagai dasar akhir untuk mengambil keputusan pengadaan sendiri.

Sekilas tentang Pengurangan Biaya Konstruksi Sipil

Karena biaya teknik sipil adalah satu-satunya angka yang paling sering dikutip ketika membahas dumper truk pondasi dangkal, akan berguna untuk menyajikannya sekali lagi dalam format ukuran khusus yang merangkum seluruh diskusi dalam satu visual. Ukuran di bawah ini menunjukkan pencapaian pengurangan biaya yang dilaporkan untuk desain pondasi dangkal dibandingkan dengan instalasi lubang dalam konvensional, yang dinyatakan dalam persentase dari angka maksimum yang direferensikan oleh pabrikan. Bagan ini dimaksudkan sebagai ringkasan referensi cepat bagi pembaca yang menginginkan nomor judul tanpa membaca rincian biaya lengkap yang dibahas sebelumnya di artikel. Posisi jarum berhubungan langsung dengan kisaran pengurangan yang dinyatakan oleh pabrikan, yaitu sekitar 60 hingga 70 persen tergantung pada kondisi proyek.

Itu needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Tipikal Industri Yang Menggunakan Dumper Truk Pondasi Dangkal

Peralatan dumper truk, termasuk konfigurasi pondasi dangkal, digunakan di berbagai industri penanganan material curah di mana truk, trailer, atau kontainer perlu dibongkar dengan cepat dan aman. Tabel di bawah ini merangkum beberapa sektor di mana jenis peralatan ini umumnya diterapkan, beserta jenis material umum yang biasanya ditangani dalam setiap kasus.

Karena kebutuhan pembongkaran berbeda-beda di setiap industri, dumper truk sering kali dipasang bersama peralatan bongkar muat otomatis lainnya, seperti dumper samping, peralatan pemuatan mobil, dan sirip kontainer, sehingga satu lokasi dapat menangani beberapa jenis kendaraan dan kontainer melalui stasiun pembongkaran yang sama.

Memilih Produsen Truk Dumper Pondasi Dangkal

Saat mengevaluasi produsen atau pedagang grosir dumper truk untuk proyek pondasi dangkal, pembeli biasanya tidak hanya melihat penghematan biaya utama dan meninjau beberapa faktor tambahan sebelum membuat keputusan pengadaan. Daftar berikut merangkum poin-poin utama yang biasanya dievaluasi oleh tim pengadaan dan teknik saat membandingkan pemasok peralatan bongkar muat otomatis.

1. Apakah pemasok dapat memberikan gambar struktural dan pondasi spesifik proyek, bukan hanya dimensi pemasaran umum.
2. Itu brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Apakah perangkat pemasangan roda penahan dan sistem kontrol mendukung pengoperasian tanpa awak atau jarak jauh, sesuai dengan model kepegawaian pembeli.
4. Itu manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Pengalaman ekspor dan kemampuan dukungan purna jual bagi pembeli yang berlokasi di luar negara asal produsen.

Mengkaji daftar periksa ini dengan daftar pemasok atau pedagang grosir truk-dumper membantu memastikan bahwa peralatan yang dipilih sesuai dengan batasan teknik sipil di lokasi dan persyaratan operasional pabrik sehari-hari.

Tentang Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co, Ltd adalah perusahaan teknologi tinggi nasional yang terutama bergerak dalam penelitian dan pengembangan serta pembuatan peralatan logistik cerdas. Perusahaan ini menyediakan solusi sistematis untuk bongkar muat mobil dan kontainer secara otomatis bagi pelanggan di berbagai industri. Dengan sepenuh hati menyediakan berbagai jenis peralatan bongkar muat otomatis kepada pengguna, termasuk dumper belakang, dumper samping, peralatan pemuatan mobil, dan sirip peti kemas, dan merupakan salah satu perusahaan dengan rangkaian peralatan bongkar muat otomatis untuk mobil dan peti kemas yang relatif lengkap di China.

Itu company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

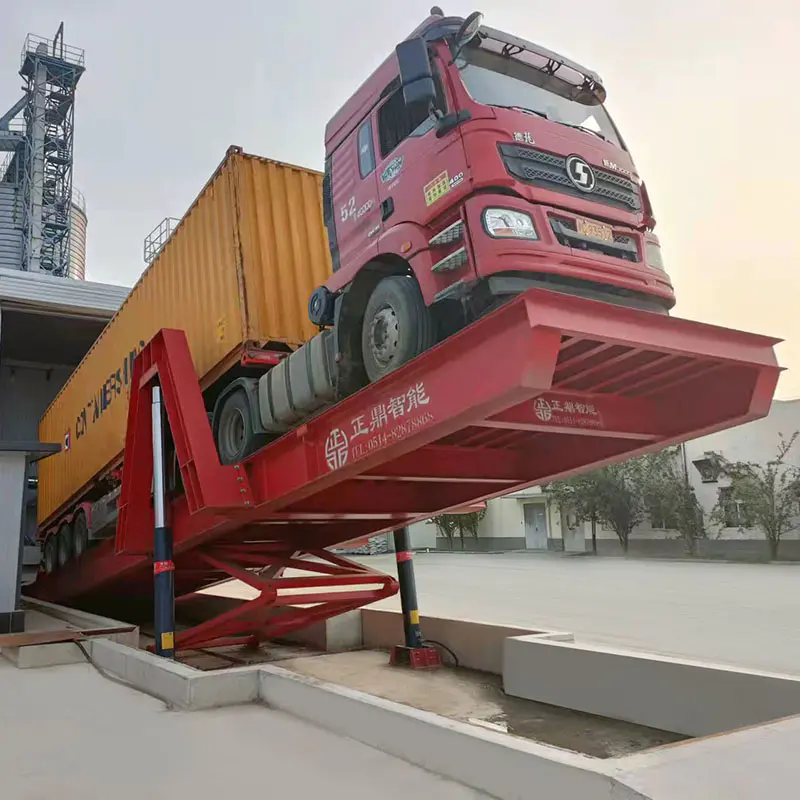

Itu image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.

Pertanyaan yang Sering Diajukan
